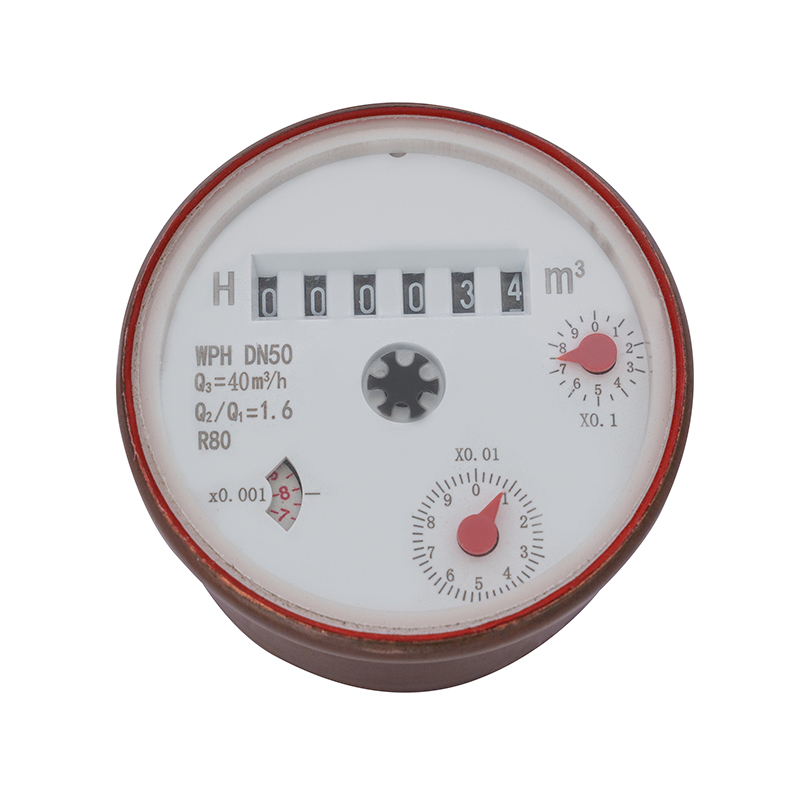

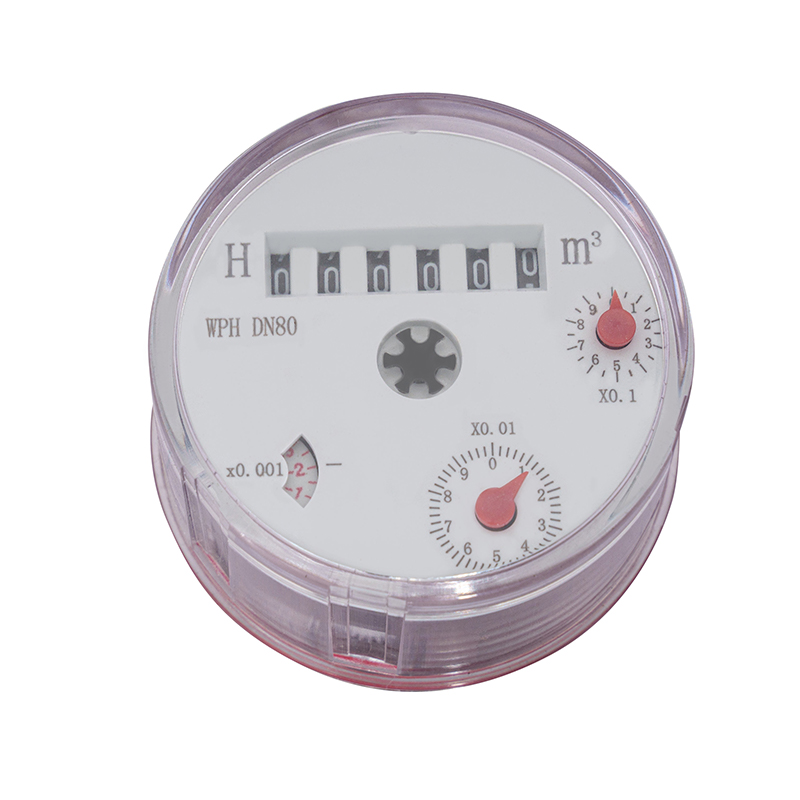

Personalizado Conjunto do Sensor do Hidrômetro Fabricantes

Quais são os processos fundamentais de engenharia e os requisitos de materiais para obter uma montagem confiável do sensor do medidor de água em metrologia de alta precisão?

A integridade de qualquer instrumento de medição moderno, particularmente aqueles utilizados para medição de vazões críticas, como medidores de água e monitores industriais, depende fundamentalmente da precisão e durabilidade de seus componentes internos. Conjunto do sensor do medidor de água . Este conjunto não é simplesmente um componente, mas um sistema meticulosamente projetado onde os elementos eletrônicos devem ser integrados em um invólucro projetado para suportar ambientes operacionais severos e contínuos. O desafio reside na transição de um componente eletrônico sensível para uma parte robusta e certificável de um sistema mecânico maior.

Os processos de engenharia envolvidos nesta transformação são complexos, abrangendo ciência de materiais, microfabricação e montagem mecânica de precisão. O objetivo final é garantir que o sensor mantenha sua calibração e longevidade funcional por muitos anos, independentemente da dinâmica dos fluidos, flutuações de temperatura ou estresse mecânico externo.

Seção Um: O Papel da Precisão na Montagem do Sensor do Medidor de Água para Instrumentos de Fluxo

Em aplicações de medição de vazão, o conjunto do sensor do medidor de água é a interface entre o fluido que está sendo medido e a unidade de processamento de sinal eletrônico. Este conjunto deve desempenhar a sua função sem perturbar o perfil do fluxo, introduzindo contaminação ou sofrendo degradação ao longo do tempo. Dois tipos principais de sensores ilustram a natureza crítica de sua montagem.

Montagem de Transdutores Ultrassônicos:

Os medidores de vazão ultrassônicos dependem do tempo preciso das ondas sonoras transmitidas através do fluido. A montagem do transdutor ultrassônico é fundamental para o seu desempenho.

Integração de elementos piezoelétricos: O núcleo do transdutor é o cristal piezoelétrico. O cristal deve ser colado ao seu suporte e face frontal usando resina epóxi condutora especializada. A espessura e uniformidade desta camada de ligação afetam diretamente a eficiência de transmissão e recepção das ondas sonoras. Uma ligação inconsistente introduz perda e dispersão de sinal, levando a erros de medição.

Vedação e Encapsulamento: Como o transdutor normalmente está em contato direto com água ou outros fluidos, um encapsulamento robusto é obrigatório. Isso envolve moldar sob pressão todo o conjunto dentro de um polímero quimicamente resistente ou composto cerâmico. O processo de vedação deve garantir entrada zero de umidade, que é a principal causa de falhas eletrônicas de longo prazo em ambientes úmidos. Técnicas de encapsulamento a vácuo são frequentemente empregadas para eliminar bolsas de ar que poderiam comprometer a integridade estrutural sob pressão.

Camada de correspondência acústica: Uma etapa crítica na montagem envolve a aplicação de uma camada acústica correspondente entre a face do transdutor e o fluido. Esta camada otimiza a transferência de energia sonora para o líquido. A espessura desta camada deve ser controlada em micrômetros, necessitando de condições automatizadas de montagem em sala limpa para evitar a contaminação por partículas que podem alterar as propriedades acústicas.

Montagem de Bobinas de Sensores Eletromagnéticos:

Dispositivos de medição de fluxo eletromagnético usam sensores para detectar a tensão induzida quando um fluido condutor passa através de um campo magnético. Isso requer a montagem de bobinas e eletrodos magnéticos de alta precisão.

Enrolamento e colocação da bobina: O campo magnético é gerado por bobinas enroladas com precisão. A bitola do fio e o número de voltas devem ser uniformes e as bobinas devem ser colocadas simetricamente dentro do corpo do medidor. Qualquer assimetria na colocação ou enrolamento da bobina cria um campo magnético não uniforme, resultando em leituras de fluxo imprecisas. Máquinas bobinadeiras automatizadas e sistemas de verificação sem contato são usados ​​para confirmar a geometria da bobina antes da montagem final.

Montagem do eletrodo e acabamento superficial: Os eletrodos de medição devem estar nivelados com a superfície interna do tubo de fluxo para evitar turbulência ou acúmulo de detritos. O processo de montagem normalmente envolve vedações de alta resistência e resistentes à corrosão e usinagem de precisão do alojamento do eletrodo. O acabamento superficial dos próprios eletrodos deve ser extremamente liso para evitar reações eletroquímicas que possam causar ruído ou desvio do sinal.

Aterramento e Blindagem: O conjunto deve incorporar blindagem eletromagnética robusta para proteger os eletrodos de medição sensíveis contra interferências e ruídos elétricos externos. O aterramento adequado dentro do conjunto é crucial para rejeitar o ruído de modo comum que pode corromper os sinais de tensão de baixo nível gerados pelo fluido que flui.

A execução bem-sucedida destas exigentes etapas de montagem é sustentada por uma cadeia industrial completa, desde o projeto inicial e fabricação do molde até a montagem final e verificação. Essa abordagem rigorosa à integração de componentes de precisão é o que permite que fabricantes especializados de tecnologia de instrumentos, como a Ningbo Water Cube Instrument Technology Company Limited, forneçam medidores de água precisos e confiáveis ​​ao mercado.

Quais são os principais desafios de engenharia e ciência de materiais inerentes à produção de alto volume e à verificação complexa de conjuntos de sensores de grau de instrumento?

Escalar a produção de conjuntos de sensores de alta precisão, desde protótipos de laboratório até milhões de unidades em um ambiente de fabricação, apresenta obstáculos significativos de engenharia e ciência de materiais. O desafio é manter a precisão do nível nanométrico e a estabilidade a longo prazo, otimizando ao mesmo tempo o custo e o rendimento. O processo exige um controle meticuloso de todas as variáveis, desde a pureza das matérias-primas até o tempo exato de cura dos compostos adesivos.

Seção Dois: Desafios, Verificação e Direções Futuras

As dificuldades inerentes à combinação de componentes eletrônicos flexíveis, componentes rígidos e dinâmica de fluidos em um produto único e durável impulsionam a inovação contínua na fabricação e no controle de qualidade.

Desafios da ciência de materiais na montagem:

Corrosão e resistência química: Os conjuntos de sensores estão constantemente expostos à água, que geralmente contém sais dissolvidos, cloro e outros produtos químicos. Todos os materiais de contato, incluindo o invólucro do sensor, eletrodos e agentes de encapsulamento, devem apresentar resistência excepcional à degradação química e à corrosão galvânica. O uso de materiais quimicamente estáveis, como tipos especializados de aço inoxidável, polímero PEEK ou compostos epóxi, é essencial para garantir décadas de vida operacional.

Correspondência de estresse térmico e mecânico: Diferentes materiais dentro da montagem se expandem e contraem em taxas diferentes quando sujeitos a mudanças de temperatura. Essa diferença nos coeficientes de expansão térmica pode induzir tensão nos componentes do sensor, levando à falha da junta, rachaduras nas vedações ou desvio do sinal. A montagem de precisão deve utilizar camadas de interface que absorvem tensões ou materiais com propriedades térmicas estreitamente compatíveis para mitigar esses efeitos. Os próprios agentes de ligação devem permanecer estáveis ​​e elásticos em uma ampla faixa de temperatura operacional.

Pureza e Controle de Contaminação: A presença de micropartículas de poeira ou resíduos orgânicos durante a colagem pode comprometer a adesão e vedação a longo prazo do conjunto. A produção de alto volume requer protocolos rigorosos de sala limpa e estágios de limpeza automatizados, como gravação a plasma, antes de operações críticas de colagem. A contaminação na face de um sensor ultrassônico, por exemplo, pode alterar drasticamente sua impedância acústica e prejudicar permanentemente sua precisão.

Verificação complexa e controle de qualidade:

A verificação não é apenas uma verificação final; é uma parte intrínseca do processo de montagem, garantindo que o sensor atenda aos rigorosos padrões metrológicos internacionais antes da integração no instrumento final.

Calibração e Teste de Fluxo: Cada movimento de sensor ou medidor montado deve ser calibrado usando padrões primários rastreáveis em bancadas de teste de vazão credenciadas. Isto envolve executar o conjunto através de uma faixa definida de taxas de fluxo e comparar seu sinal de saída com uma medição de volume ou massa conhecida. A curva de calibração gerada durante este processo é armazenada permanentemente e usada pelo firmware do medidor para corrigir os dados brutos do sensor.

Teste de pressão e vazamento: A integridade estrutural do selado Conjunto do sensor do medidor de água é verificado por meio de testes de pressão hidráulica que excedem a pressão operacional máxima especificada. Qualquer vazamento, mesmo em nível microscópico, indica falha nas etapas de vedação ou colagem da montagem. Esses testes devem ser conduzidos sob condições de temperatura controlada para levar em conta os efeitos de expansão do material.

Testes de estabilidade e envelhecimento a longo prazo: Para prever a confiabilidade do sensor a longo prazo, são realizados testes de envelhecimento acelerado. Isto envolve submeter o sensor montado a variações cíclicas de temperatura, umidade e pressão durante um curto período para simular anos de operação. O registro de dados durante esses testes de estresse verifica se o ponto zero e a sensibilidade do sensor permanecem dentro dos limites aceitáveis, fornecendo dados cruciais sobre a durabilidade dos materiais e agentes de ligação do conjunto.

Conjunto de sensor de medidor de água otimizado para metrologia de fluxo: o núcleo de engenharia de precisão e durabilidade

A aplicação confiável de medição de fluidos de alto desempenho, especialmente em medidores de água de grande diâmetro, depende inteiramente da construção bem-sucedida do conjunto interno do sensor do medidor de água. Este componente atua como núcleo técnico do instrumento, responsável por converter a dinâmica física dos fluidos em sinais eletrônicos precisos. Portanto, o processo de fabricação do Conjunto Sensor do Medidor de Água deve garantir que seus elementos eletrônicos sensíveis sejam integrados em uma estrutura mecânica e quimicamente robusta, garantindo anos de operação sem problemas. Uma política de tolerância zero é adotada para qualquer desvio no processo de fabricação do conjunto do sensor do medidor de água, pois mesmo pequenos defeitos levarão diretamente a imprecisões de medição ou falha prematura do sistema.

Núcleo de Fabricação – Fabricação de Alta Precisão e Integração do Conjunto do Sensor do Medidor de Água

O projeto e fabricação do Conjunto do sensor do medidor de água combinam a ciência dos materiais com técnicas de fabricação de alta precisão para garantir que o desempenho do dispositivo de medição final atenda às especificações rigorosas. Este processo cobre requisitos críticos de integração para os dois principais tipos de conjunto de sensores de medidores de água: eletromagnético e ultrassônico.

Colagem e encapsulamento de precisão do conjunto do sensor do medidor de água ultrassônico: O núcleo da medição ultrassônica reside na perfeita transmissão e recepção de sinais acústicos. Isto requer o uso de resina epóxi condutora de alta precisão para ligar os cristais piezoelétricos (a fonte de energia para pulsos acústicos) à camada correspondente. A aplicação deste adesivo deve ser uniforme e extremamente fina, normalmente controlada por sistemas automatizados sob condições de vácuo para evitar a introdução de incompatibilidade de impedância acústica, eliminar a dispersão do sinal e garantir a sensibilidade do Conjunto do sensor do medidor de água . Além disso, os fios finos que conectam os cristais ao circuito de sinal principal devem ser protegidos por meio de microssoldagem ou técnicas de soldagem especializadas para suportar vibração contínua e ciclos térmicos sem desvio de resistência. Finalmente, os componentes eletrônicos de todo o conjunto do sensor do medidor de água são encapsulados em um polímero quimicamente inerte de alta densidade para garantir a vedação e eliminar vazios microscópicos, garantindo assim a estabilidade elétrica e mecânica de longo prazo do conjunto do sensor do medidor de água em ambientes úmidos.

Enrolamento da bobina e vedação do eletrodo para o conjunto do sensor do medidor eletromagnético de água: Para o conjunto do sensor eletromagnético do medidor de água, a precisão está incorporada na integração do sistema de geração de campo magnético e dos eletrodos de medição. As bobinas magnéticas devem ser enroladas com altíssima precisão geométrica, com consistência de bitola do fio e contagens precisas de voltas monitoradas por equipamentos automatizados sob tensão contínua. Qualquer desvio no campo magnético afeta diretamente a precisão do conjunto do sensor do medidor de água. Os eletrodos, que detectam tensão, devem ser instalados nivelados com a parede interna do tubo de fluxo para evitar turbulência e acúmulo de detritos. A vedação dos pontos de penetração do eletrodo emprega vedações de cerâmica ou vidro de alta resistência e quimicamente resistentes, que são essenciais para garantir a natureza à prova de vazamentos do conjunto do sensor do medidor de água. Ao mesmo tempo, uma blindagem condutiva e um caminho de aterramento adequado devem ser integrados, tratando a sensível eletrônica de medição e o Conjunto do sensor do medidor de água invólucro como uma gaiola de Faraday para isolar efetivamente a interferência eletromagnética externa e proteger o sinal de medição fraco.
