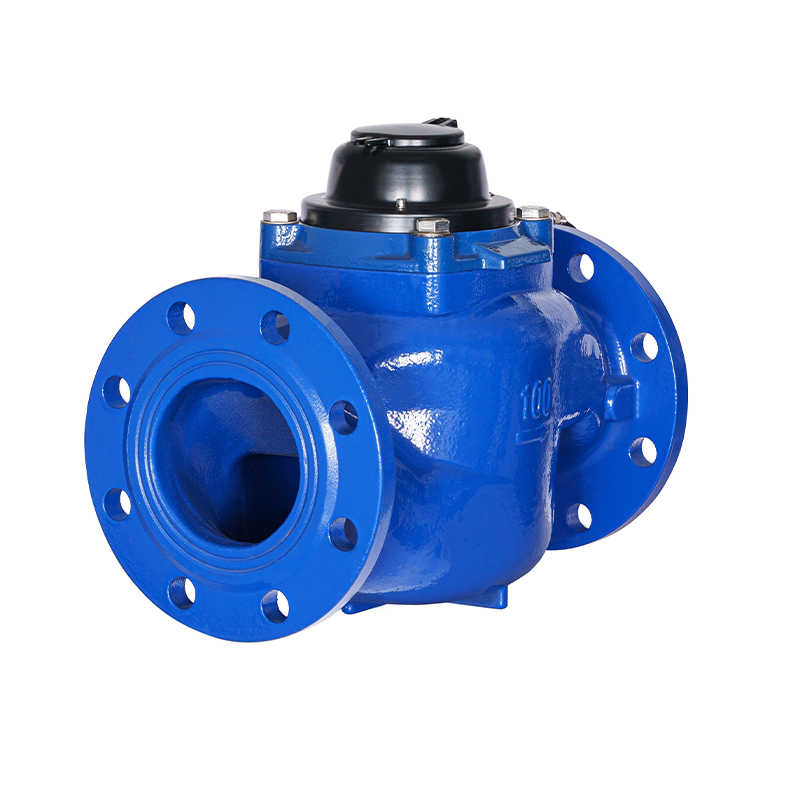

Como o design mecânico do medidor de água fotoelétrico removível com asa de parafuso vertical de alta precisão garante precisão e fácil manutenção?
O princípio central do projeto deste medidor está centrado em alcançar e manter uma precisão de medição excepcional sob as condições altamente variáveis encontradas em tubulações de abastecimento de água industrial e comercial, bem como na gestão da área de medição distrital. Isto é conseguido através da sinergia de seu mecanismo exclusivo de fluxo vertical, detecção de fluxo total e proteção avançada de componentes.
Desempenho de asa de parafuso vertical e detecção de fluxo total
O mecanismo de asa de parafuso vertical difere fundamentalmente dos medidores horizontais tradicionais. Ao orientar o elemento de medição verticalmente, o medidor é excepcionalmente adequado para lidar com os variados perfis de fluxo encontrados em tubos maiores. A asa do parafuso foi projetada para ser altamente sensível ao movimento do fluido, oferecendo rotação linear mesmo em vazões extremamente baixas.
Esta sensibilidade é maximizada através da implementação da tecnologia de detecção de fluxo total. A detecção de vazão total significa que o medidor foi projetado para que praticamente toda a área da seção transversal do tubo seja monitorada quanto à vazão, garantindo que até mesmo movimentos mínimos de água sejam registrados. Esta tecnologia garante que a medição de alta precisão seja mantida não apenas em horários de pico de uso, mas também durante períodos de consumo mínimo de água. A medição precisa de vazão baixa é essencial para identificar pequenos vazamentos ou consumo não autorizado, que são os principais componentes da água não comercial.
Os tamanhos grandes, de DN40 a DN200, normalmente atendem usuários industriais ou artérias de distribuição primária onde as flutuações de fluxo são comuns e extremas. A capacidade deste medidor de operar efetivamente em uma vasta gama de velocidades de fluxo é incorporada por seu Proporção de ampla faixa . Uma ampla faixa de proporção significa que o medidor pode medir com precisão a água desde um pequeno gotejamento até um pico total, tornando-o adequado para ocasiões com grandes flutuações de vazão e atendendo às diversas necessidades de consumo de água da infraestrutura moderna. Essa versatilidade elimina a necessidade de vários tipos ou tamanhos de medidores em uma única aplicação, simplificando o inventário e o comissionamento. A estabilidade inerente da asa vertical do parafuso garante que o medidor possa suportar essas variações de vazão sem sacrificar a calibração ou sofrer desgaste mecânico acelerado. A engenharia de precisão dos componentes internos garante que este elevado nível de precisão seja sustentado durante toda a vida útil operacional do medidor.
Tecnologia sem ímã e design anti-interferência
O compromisso com a segurança dos dados e a integridade metrológica é sublinhado por duas características principais do projeto de proteção: Tecnologia de detecção sem ímã e o design robusto anti-interferência.
O uso de Tecnologia de detecção sem ímã é uma resposta direta a um desafio persistente na medição: interferência magnética externa. Os hidrômetros de gerações mais antigas geralmente dependem de acoplamento magnético para transmitir a rotação do elemento de medição interno para o registro externo. Essa dependência os torna vulneráveis a ímãs externos, que podem ser usados ilegalmente para retardar ou interromper o registro do medidor. Ao adotar tecnologia sem ímã, este medidor de água avançado elimina completamente essa vulnerabilidade, garantindo que a precisão e a veracidade dos dados de medição sejam protegidas contra manipulação fraudulenta. O medidor permanece altamente sensível ao fluxo de água, ao mesmo tempo que é totalmente inerte aos campos magnéticos externos, um requisito crítico para garantir receitas de serviços públicos e manter práticas de liquidação de comércio justo.
O design anti-interferência inclui uma tela de filtro de aço inoxidável embutida. Esta característica é crucial para manter a estabilidade e confiabilidade a longo prazo do mecanismo interno. A qualidade da água doméstica, embora geralmente potável, muitas vezes contém partículas finas, sedimentos e pequenos detritos. Com o tempo, essas partículas podem causar abrasão nas engrenagens de alta precisão, nos rolamentos e nas bordas da asa do parafuso, causando desvio de medição ou emperramento total. A tela de filtro de aço inoxidável integrada filtra efetivamente esses contaminantes potenciais, garantindo que o mecanismo de asa do parafuso permaneça limpo e funcione suavemente. Esta adaptabilidade à qualidade da água doméstica garante um funcionamento estável a longo prazo, reduzindo significativamente a probabilidade de falhas no campo e minimizando as chamadas de manutenção associadas. A construção do filtro é robusta e resistente à corrosão, mantendo a sua função protetora ao longo de muitos anos de serviço contínuo.
Estrutura removível para serviço simplificado
A eficiência de manutenção a longo prazo do Medidor de água fotoelétrico removível com asa de parafuso vertical de alta precisão é garantida pela sua inovação Estrutura removível . Esse recurso de design prolonga significativamente a vida útil do medidor e reduz drasticamente o trabalho e a complexidade envolvidos no reparo ou calibração.
Em medidores tradicionais não removíveis, qualquer necessidade de reparo, como mau funcionamento do registro ou falha de componente interno, exige a remoção completa de todo o corpo do medidor da tubulação. Isso geralmente envolve isolar a seção do tubo, drenar a água e desconectar conexões flangeadas grandes, o que é um processo demorado e altamente perturbador.
Com a estrutura removível, o corpo principal do medidor permanece permanentemente instalado dentro da tubulação de abastecimento de água. O elemento de medição central e o registro – as duas partes com maior probabilidade de exigir manutenção ou calibração – são integrados em um cartucho de movimento integrado que pode ser facilmente extraído. Isto facilita a manutenção e a calibração porque todo o movimento mecânico pode ser extraído como uma única unidade sem perturbar as conexões dos tubos. O processo pode ser concluído rapidamente por um técnico, permitindo a troca rápida de um movimento defeituoso por um substituto recém-calibrado. Este mecanismo suporta um ciclo de reparo eficiente na oficina, onde os movimentos removidos podem ser reparados e armazenados para futura redistribuição, prolongando assim a vida útil total do medidor e maximizando a eficiência do capital. A facilidade de acesso garante que as verificações de calibração, exigidas por lei em muitas jurisdições, possam ser realizadas com interrupção mínima do serviço de água.
Quais recursos inteligentes do medidor de água fotoelétrico removível com asa de parafuso vertical de alta precisão permitem o gerenciamento inteligente?
A utilidade de um hidrômetro de alto desempenho no século XXI vai muito além de sua precisão mecânica; é igualmente definido pela sua capacidade de comunicar e integrar-se perfeitamente numa rede inteligente. O Medidor de água fotoelétrico removível com asa de parafuso vertical de alta precisão foi projetado com funções inteligentes que o tornam a escolha ideal para medição de água moderna, fornecendo dados claros e permitindo gerenciamento remoto abrangente.
Leitura direta de dados para clareza inquestionável

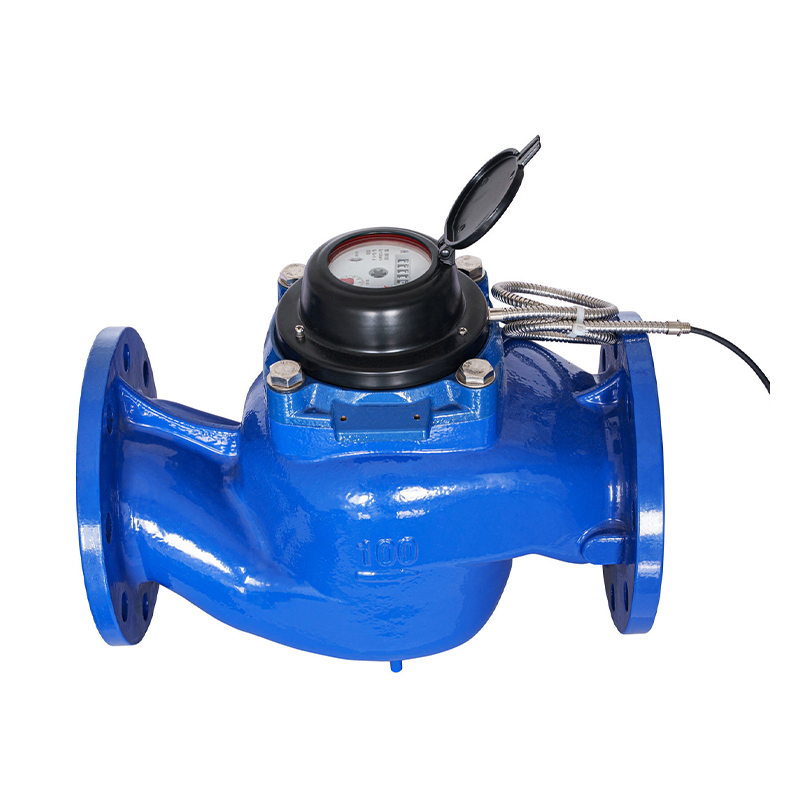

Um recurso crucial para manter a transparência do faturamento e minimizar disputas é a capacidade do medidor de fornecer leitura direta de dados. O medidor oferece uma leitura direta fotoelétrica opcional ou um contador de leitura direta passiva.
O conceito de leitura direta, principalmente via tecnologia fotoelétrica, é vital porque capta o estado numérico exato do registro mecânico no momento da leitura. Ao contrário dos medidores de contagem de pulsos, que inferem o volume total com base nos pulsos de rotação e podem sofrer erros devido à perda ou interferência de sinal, o método de leitura direta fornece uma cópia exata, clara e precisa do totalizador mecânico atual do medidor.
Leitura direta fotoelétrica: Este método avançado utiliza sensores ópticos para ler a posição das rodas numéricas físicas do registro. Isto garante que a leitura eletrônica esteja perfeitamente sincronizada com o display mecânico. Ele fornece dados de alta resolução e confirma dados claros e precisos, o que é essencial para a liquidação comercial de usuários industriais e comerciais onde a precisão do faturamento é crítica.
Leitura direta passiva: Esta é outra alternativa que atinge um objetivo semelhante, proporcionando uma leitura inviolável e altamente confiável do volume real acumulado. Ambas as opções eliminam a necessidade de leituras manuais propensas a erros e garantem que os dados transmitidos eletronicamente sejam verificáveis e inquestionáveis, aumentando assim a confiança entre a concessionária e o consumidor. O design integrado apresenta uma estrutura compacta, que facilita a instalação em toda a faixa de tamanho necessária de DN40 a DN200 e garante que os componentes de leitura óptica estejam protegidos contra danos ambientais.
Integração perfeita através de vários métodos de comunicação
Para que um hidrômetro seja eficaz em uma rede inteligente moderna, sua flexibilidade de comunicação é fundamental. Este medidor suporta uma variedade de protocolos de comunicação, permitindo que as concessionárias escolham o método de transmissão mais adequado à sua infraestrutura existente e às necessidades geográficas. Essa versatilidade é o motor por trás Transmissão Remota de Dados .
Conectividade com fio: O medidor suporta comunicação RS485, um protocolo de comunicação serial padronizado e robusto. O RS485 é altamente confiável para redes cabeadas de média distância, tornando-o ideal para ambientes comerciais ou industriais densos onde os medidores estão agrupados. Ele garante aquisição de dados confiável e de alta velocidade com latência mínima, suportando aplicações de monitoramento em tempo real.
Conectividade sem fio de área ampla:
Para vastas áreas geográficas ou instalações dispersas, o medidor integra tecnologias sem fio avançadas:
Internet das coisas de banda estreita: A Internet das Coisas de banda estreita é uma tecnologia de rede de área ampla de baixo consumo de energia projetada especificamente para medição inteligente. Oferece excelente penetração em ambientes desafiadores, como porões ou cofres subterrâneos, e utiliza muito pouca energia, garantindo que a vida útil da bateria do módulo de comunicação seja excepcionalmente longa. Ele transmite dados de forma eficiente e econômica, tornando-se uma solução econômica para implantação generalizada de medidores.
Tecnologia sem fio de quarta geração: A integração da capacidade 4G permite que o medidor se comunique diretamente através de redes celulares estabelecidas. Isso oferece maior largura de banda e cobertura onipresente, permitindo transmissões frequentes de dados e relatórios imediatos de alarmes ou eventos críticos, o que é particularmente útil para medidores em locais remotos ou usados para monitoramento de rede.
Esses múltiplos métodos de comunicação permitem Transmissão Remota de Dados , permitindo que o medidor envie números de consumo, alarmes e atualizações de status diretamente para a plataforma de gerenciamento central da concessionária. Isto elimina a necessidade de visitas de campo dispendiosas e demoradas para leitura de medidores, melhora a frequência de coleta de dados e fornece os dados necessários em tempo real para programas analíticos avançados.
Aplicação versátil na gestão moderna da água
O desempenho superior e as funções inteligentes do Medidor de água fotoelétrico removível com asa de parafuso vertical de alta precisão posicioná-lo como um componente fundamental para várias aplicações modernas de gestão de água.
Liquidação comercial e garantia de receita: Dada a sua alta precisão de medição, integridade sem ímã e capacidade de leitura direta, o medidor é perfeitamente adequado para uso na liquidação comercial de usuários industriais e comerciais. Leituras precisas e inegáveis são essenciais para um faturamento equitativo e para garantir o fluxo de receita da concessionária. A grande faixa de capacidade do medidor, de DN40 a DN200, visa especificamente essas contas de alto consumo e alto valor.
Gestão da Área de Medição Distrital: O medidor é uma ferramenta indispensável para a gestão da Área de Medição Distrital ou DMA. Num DMA, medidores grandes como este são estrategicamente colocados nos limites de zonas menores e definidas dentro da rede de distribuição. Ao medir com precisão a entrada total de água numa DMA e compará-la com a soma do consumo registado por todos os contadores mais pequenos dentro dessa área, os gestores dos serviços públicos podem calcular a água não comercial para aquela zona. A capacidade de medir com precisão em vazões baixas é crítica aqui, já que vazamentos pequenos e contínuos que contribuem para a água não comercial são muitas vezes as primeiras coisas identificadas pela detecção de vazão baixa de alta precisão. A capacidade de transmissão remota de dados garante que esses dados essenciais de limite sejam coletados com frequência, permitindo intervenção imediata e reparo de vazamentos de rede, que é o objetivo principal do gerenciamento eficaz de DMA.
Os benefícios combinados de medição mecânica de alta precisão, proteção robusta contra interferências, uma estrutura de manutenção simplificada e recursos avançados de comunicação tornam este medidor de água uma escolha ideal para medição de água moderna que enfatiza eficiência, precisão e operação de rede inteligente.
