1. Ele registra o consumo total de água que flui pela tubulação de água encanada. Não pode ser usado para medir esgoto ou líquidos corrosivos.
2. Este hidrômetro adota uma estrutura removível: o hidrômetro não precisa ser removido da tubulação e o movimento pode ser retirado para reparo ou substituição.
3. O mecanismo de medição possui boa universalidade, o que reduz a necessidade de peças de reposição. Ele também apresenta baixa perda de pressão e longa vida útil.
4. Pode ser reservado para ponteiros de sinalização magnéticos ou não magnéticos. Vários dispositivos de transmissão remota podem ser configurados de acordo com diferentes necessidades para realizar a função de leitura remota do medidor.
Página inicial / Produtos / Medidor de água de asa espiral horizontal WPH / Medidor de água removível horizontal DN400-600
Medidor de água removível horizontal DN400-600
- Parâmetros Técnicos
- Sobre nós
- Fale conosco
Dimensões externas e peso
| Modelo | Calibre | euongo | Alto | Alto | Método de conexão | Peso | ||
| milímetros | Diâmetro externo do flange | Diâmetro do círculo central do furo do parafuso | Número de parafusos de conexão | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245(F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255(F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265(F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275(F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290(F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335(F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365(F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485(F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505(F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620(F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730(F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Nota:
1) A conexão do flange deve estar de acordo com as especificações das dimensões do flange de ferro fundido integral GB/T172416-2008/XG-2011 PN10, e especificações especiais devem ser propostas no momento do pedido.
2) A dimensão G da altura é necessária para a desmontagem do movimento. As dimensões externas e o peso são apenas para referência e o produto real prevalecerá.

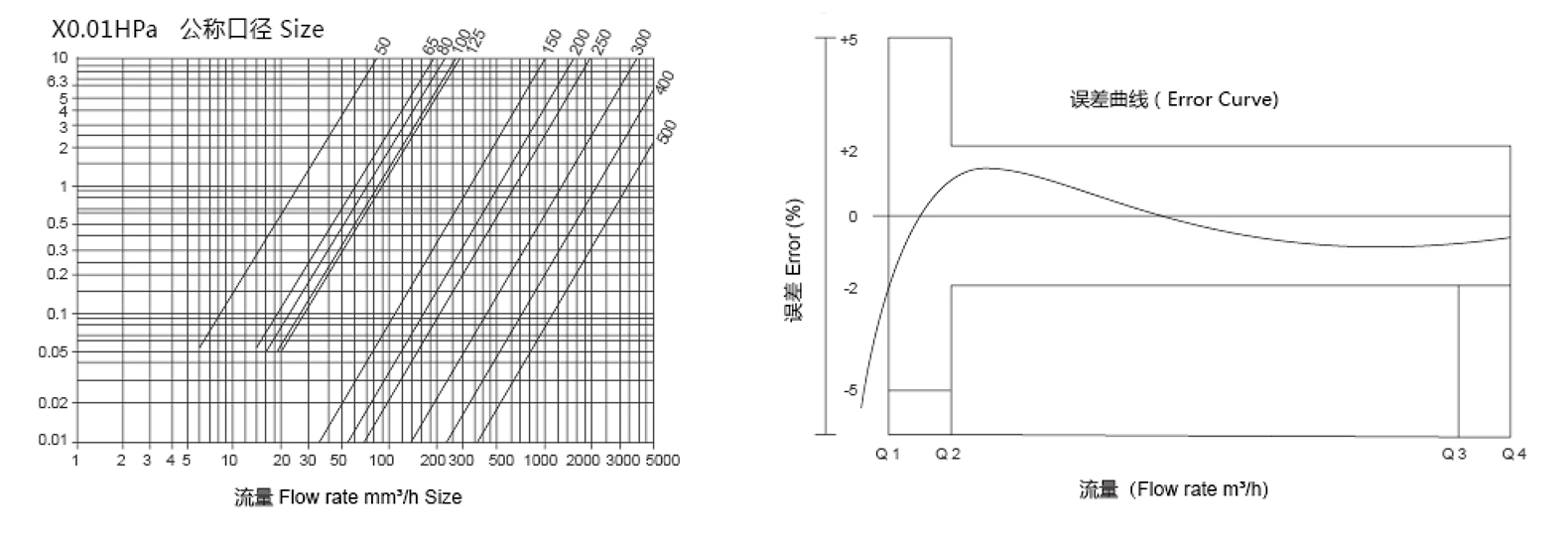

Curva de perda de pressão/curva de erro de desempenho
Indicadores técnicos
1. Parâmetros de fluxo
| Calibre | P 3 /P 1 | Taxa de fluxo de sobrecarga | Tráfego comum | Fluxo limite | Taxa de fluxo mínima | Leitura mínima | Leitura máxima |
| m³/h | L/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Erro máximo permitido:
a) O erro máximo permitido na zona baixa (QisQ
2. Parâmetros
| Conteúdo do projeto | parâmetro |
| Classificação de temperatura | T30/90 |
| Classificação de pressão | MAPA16 |
| Nível de sensibilidade do campo de fluxo | U0/D0 |
| Nível de perda de pressão | △pl6 |
| Classe de precisão | nível 2 |
Nota: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Esquema de transmissão remota
Sobre Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. é China Medidor de água removível horizontal DN400-600 Fabricantes e Atacadistas Medidor de água removível horizontal DN400-600 Fornecedores especializados na produção de hidrômetros de grande diâmetro e movimentos de hidrômetros, incluindo design e desenvolvimento de produtos, fabricação de moldes, processamento de injeção, montagem e verificação. A cadeia industrial é completa e temos cooperação de longo prazo com muitas empresas nacionais. Propósito empresarial: qualidade em primeiro lugar, reputação em primeiro lugar. Recebemos calorosamente colegas do setor para visitar e fornecer orientação.
-
Normas do Setor
-
Mais de 9 Anos de Experiência
-
Exportado para Muitos Países
-
Atendimento ao Cliente 24 Horas
Recomendações Populares
Notícias Recentes
Conclusão direta sobre o medidor de água de asa espiral horizontal WPH O Medidor de água de asa espiral horizontal WPH fornece medição de vazão altam...
Medidores de água de asa espiral horizontal WPH de última geração revolucionam o monitoramento preciso do fluxo de água
30-Apr-2026
Medidor de água para irrigação WI: função central e valor imediato O medidor de água para irrigação WI é um dispositivo de precisão projetado para medir o fluxo de ...
Guia do medidor de água para irrigação WI: princípios de funcionamento, tipos e aplicações de agricultura inteligente
23-Apr-2026 O que é o medidor de água de asa em espiral horizontal WPH? O Medidor de água de asa espiral horizontal WPH é um dispositivo de alta precisão usado para medi...
Medidor de água de asa espiral horizontal WPH: precisão, durabilidade e eficiência
16-Apr-2026 O que são medidores de água verticais personalizados? Medidores de água verticais personalizados são dispositivos especializados usados para medir o fluxo de água em ...
Adaptação de medidores de água verticais personalizados para maior precisão e eficiência
09-Apr-2026 Introdução aos medidores verticais de água Os hidrômetros verticais são instrumentos especializados usados para medir o consumo de água em ambientes residenciais e indu...
Otimizando a medição de água: o papel dos hidrômetros verticais em instalações modernas
02-Apr-2026Conhecimento do Setor
Universalidade removível horizontal do mecanismo de medição do medidor de água DN400-600
A filosofia de design para o Medidor de água removível horizontal DN400-600 concentra-se na modularidade e na padronização, permitindo que o mecanismo de medição funcione de forma consistente em vários tamanhos e condições operacionais. projetou os canais de fluxo interno, sistemas de rotor e conjuntos de acoplamento magnético com tolerâncias dimensionais precisas para obter desempenho uniforme. A abordagem modular permite que o mecanismo de medição seja extraído, reparado ou substituído sem alterar a configuração da tubulação, o que reduz o tempo de manutenção e a interrupção operacional. Além disso, este design universal garante que o mesmo tipo de mecanismo possa ser aplicado em diferentes medidores da gama DN400 a DN600, simplificando a gestão de inventário e reduzindo o número de peças sobressalentes especializadas necessárias. Os componentes do rotor e do registro são cuidadosamente alinhados para manter a consistência da calibração, garantindo que as medições do fluxo de água sejam precisas sob pressões e condições de fluxo variadas. Ao enfatizar a padronização na fase de projeto, a Ningbo Water Cube Instrument Technology Co., Ltd. garante que os medidores DN400-600 forneçam leituras confiáveis, ao mesmo tempo que facilitam a manutenção e a eficiência da instalação em vários locais e sistemas de água.
O medidor de água horizontal removível DN400-600 utiliza um mecanismo de medição universal que suporta componentes intercambiáveis, permitindo gerenciamento eficiente de estoque e custos operacionais reduzidos. projetou o rotor de medição, o acoplamento magnético e os módulos de registro para que possam ser utilizados em vários modelos de medidores. Esta abordagem de projeto permite que as concessionárias de água mantenham um estoque menor de peças sobressalentes, garantindo disponibilidade imediata quando a manutenção for necessária. Se um rotor ou acoplamento magnético precisar de substituição, os componentes padronizados se encaixam perfeitamente sem exigir personalização, minimizando o tempo de inatividade e simplificando os fluxos de trabalho técnicos. A eficiência das peças sobressalentes alcançada por esta universalidade também reduz a necessidade de armazenamento a longo prazo de múltiplas peças únicas e minimiza a complexidade logística dos sistemas de água municipais. Além disso, o design padronizado melhora a previsibilidade nos cronogramas de manutenção, permitindo estratégias preventivas de substituição de peças, prolongando a vida útil e garantindo uma operação ininterrupta. Os componentes intercambiáveis dos medidores DN400-600 também reduzem os requisitos de treinamento do pessoal de manutenção, já que os mesmos procedimentos de manutenção se aplicam a diversas unidades, melhorando a consistência e reduzindo o potencial de erros operacionais. Esta abordagem à padronização de componentes é uma característica significativa da estratégia de engenharia da Ningbo Water Cube Instrument Technology Co., Ltd.
O mecanismo de medição universal do medidor de água removível horizontal DN400-600 foi projetado para operar com precisão em diversas tubulações e condições operacionais. Ningbo Water Cube Instrument Technology Co., Ltd. garante que o medidor funcione de maneira confiável sob pressões, vazões e configurações de tubulação variáveis. Os componentes internos de medição, incluindo o rotor, o impulsor e o acoplamento magnético, são otimizados para oferecer resistência mínima, reduzindo a perda de pressão e mantendo a precisão da medição. Essa compatibilidade permite que o mesmo modelo de medidor seja instalado em adutoras municipais, sistemas de distribuição industrial e tubulações comerciais sem a necessidade de modificações adicionais. O design universal simplifica o planejamento e a implantação, pois as concessionárias de água podem padronizar um tipo de medidor para diversas aplicações. Também garante calibração consistente em todas as instalações, reduzindo a necessidade de ajustes específicos de campo. Ao integrar um mecanismo de medição modular e adaptável, a Ningbo Water Cube Instrument Technology Co., Ltd. permite que os medidores DN400-600 mantenham alto desempenho, independentemente da variação ambiental, complexidade operacional ou diâmetro da tubulação, o que aumenta a confiabilidade e a capacidade de gerenciamento das redes de distribuição de água.
O medidor de água horizontal removível DN400-600 oferece eficiência de manutenção superior devido ao seu mecanismo de medição universal e design removível. desenvolveu o medidor para que o mecanismo de medição possa ser extraído para inspeção, calibração ou substituição sem desconectar a tubulação. Esta abordagem modular reduz o tempo de inatividade e permite que as concessionárias de água realizem manutenção preventiva ou corretiva com interrupção mínima do serviço de água. Os componentes padronizados simplificam ainda mais os procedimentos de manutenção, pois as mesmas peças e ferramentas são usadas em diferentes medidores, melhorando a eficiência e reduzindo possíveis erros durante a manutenção. O mecanismo removível permite que os técnicos diagnostiquem e resolvam problemas rapidamente, enquanto a universalidade das peças reduz a necessidade de treinamento especializado. O design do medidor também suporta práticas de manutenção preditiva, permitindo que as concessionárias agendem reparos com base nos padrões de desgaste esperados, em vez de falhas reativas, o que prolonga a vida útil do equipamento. Através desses recursos de design, a Ningbo Water Cube Instrument Technology Co., Ltd. fornece uma solução que reduz custos operacionais e garante medição contínua e precisa em redes de água em grande escala.
A confiabilidade operacional do medidor de água horizontal removível DN400-600 é alcançada por meio de componentes padronizados e princípios de design universal. garante que cada mecanismo de medição mantenha calibração e desempenho consistentes em várias instalações. A padronização reduz discrepâncias nas leituras de medição, garantindo monitoramento preciso do consumo de água e faturamento em aplicações municipais e industriais. O mecanismo universal minimiza a probabilidade de falhas operacionais, pois as peças de reposição estão prontamente disponíveis e são compatíveis com vários medidores. A engenharia de precisão dos rotores, impulsores e acoplamentos magnéticos garante desgaste mínimo, reduzindo o risco de degradação do desempenho ao longo do tempo. Além disso, o design padronizado permite um controle de qualidade mais fácil durante os processos de produção e verificação de rotina, garantindo que cada medidor atenda aos rigorosos padrões de desempenho. Ao combinar universalidade com construção robusta, a Ningbo Water Cube Instrument Technology Co., Ltd. aumenta a confiabilidade dos sistemas de abastecimento de água e reduz o risco operacional.
A universalidade do mecanismo de medição do medidor de água removível horizontal DN400-600 oferece vantagens significativas a longo prazo para concessionárias de água. projetou o medidor para reduzir custos de estoque, agilizar a manutenção e garantir desempenho operacional consistente. Componentes padronizados e design modular permitem que as concessionárias escalem a infraestrutura de forma eficiente, aplicando o mesmo mecanismo em múltiplas instalações sem necessidade de redesenho ou treinamento adicional. A manutenção torna-se mais previsível e económica, enquanto a longa vida útil dos componentes de alta qualidade reduz a frequência de substituição. O mecanismo de medição universal também melhora a confiabilidade do sistema, garantindo um monitoramento preciso e permitindo um gerenciamento de recursos mais eficaz. Ao integrar a universalidade no projeto principal, a Ningbo Water Cube Instrument Technology Co., Ltd. fornece uma solução que apoia estratégias de gestão de água eficientes e sustentáveis, ao mesmo tempo que minimiza despesas operacionais e de capital de longo prazo para concessionárias de água.
-
